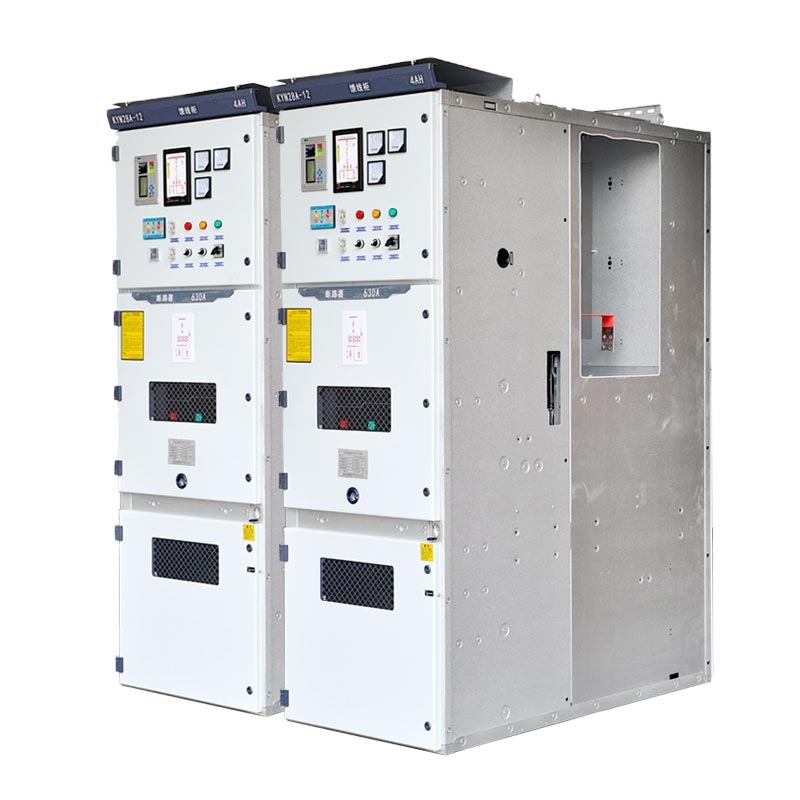

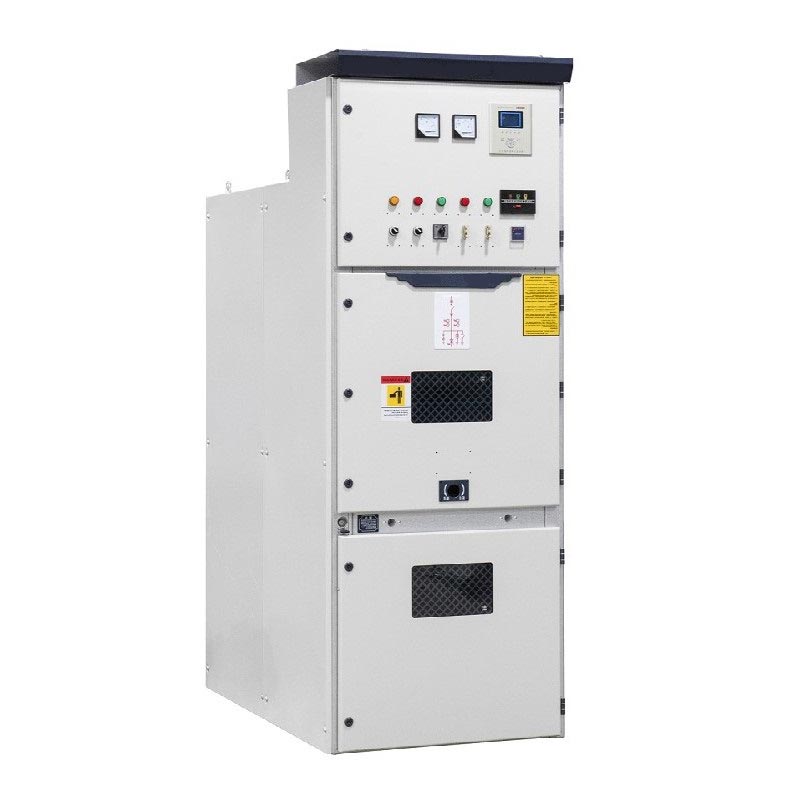

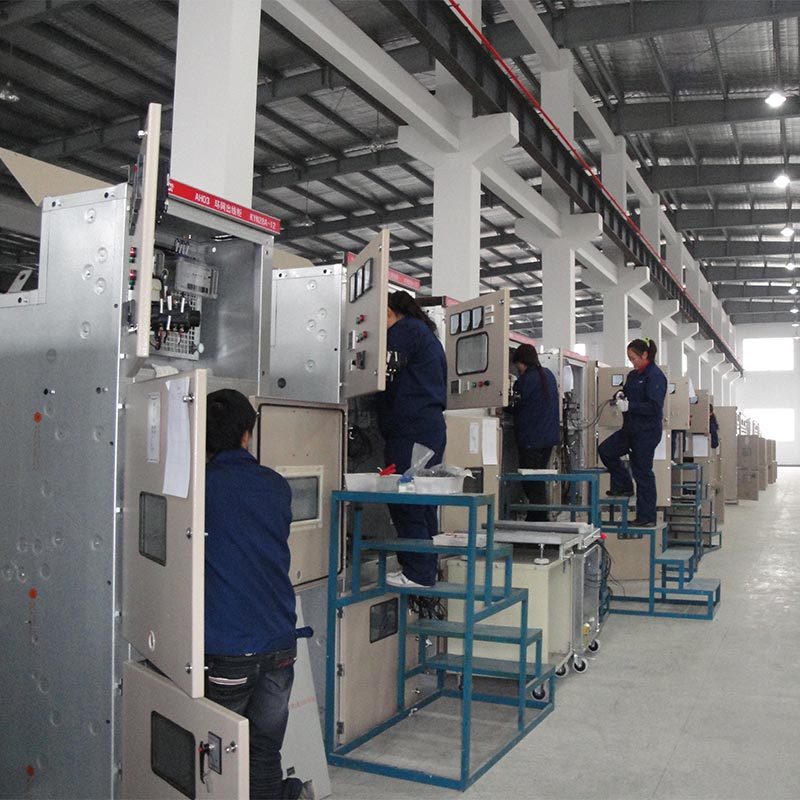

Panel Vcb Dalaman 11kv Voltan Sederhana

Panel VCB Dalaman 11kV Voltan Sederhana Usune (siri KYN28) ialah alat suis berperisai, boleh ditarik balik, tertutup logam direka untuk penerimaan, pengedaran, kawalan dan perlindungan yang selamat dan cekap bagi grid kuasa voltan sederhana. Ia ialah unit pengagihan teras dalam sistem kuasa, memastikan operasi sistem yang stabil di bawah kedua-dua normal dan kerosakan syarat.

- Sistem Berkenaan: 3.6～12kV / 24kV Tiga fasa AC 50/60Hz
- Piawaian: IEC 62271-200, GB 3906, DL/T 404
- Struktur Teras: Kepungan logam berperisai, struktur troli boleh tanggal
- Penilaian Perlindungan: Kabinet IP4X, Dalaman IP2X

Alat suis voltan rendah

Alat suis voltan sederhana

Model dan Parameter Teknikal

1. Siri Model

2. Parameter Teknikal Utama

Reka Bentuk Struktur dan Petak

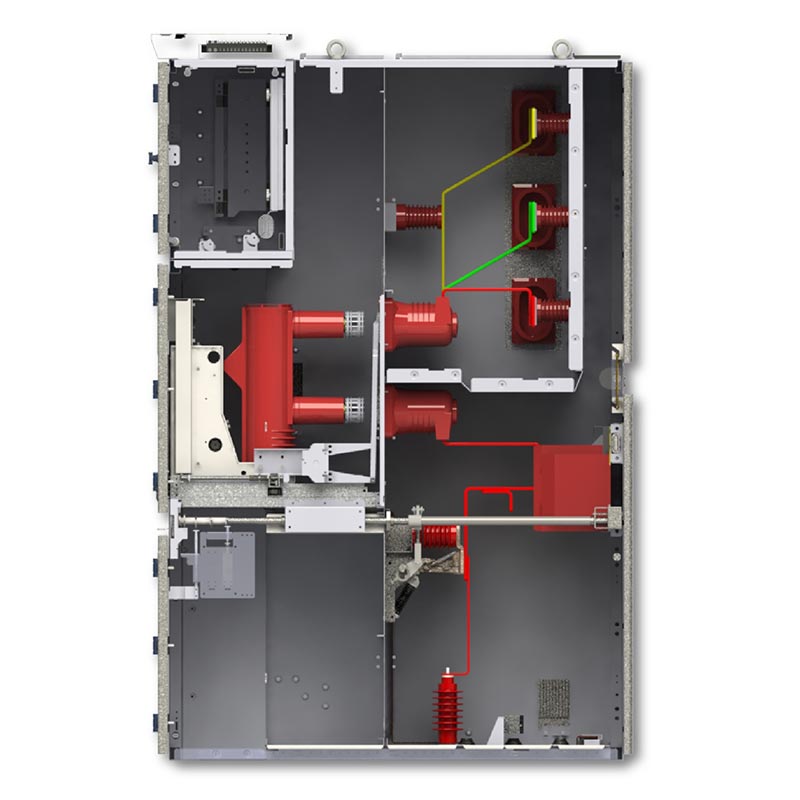

Panel Vcb Dalaman Voltan Sederhana 11kV menggunakan plat keluli untuk memisahkan lima petak logam asas bebas, berkesan menyekat penyebaran arka sesar dan memastikan keselamatan diri:

1. Petak Pemutus Litar: Troli pemutus litar vakum boleh tanggal terbina dalam (VS1/ZN63A, VD4, dll.), dilengkapi dengan saling mengunci mekanikal, membolehkan troli bertukar antara kedudukan bekerja, ujian dan terputus.

2. Petak Busbar: Mengandungi palang bas utama dan palang bas cawangan, diasingkan sepenuhnya daripada petak lain ke mencegah penyebaran kesalahan.

3. Petak Kabel: Dilengkapi dengan pengubah arus (CT), pengubah voltan (PT), suis pembumian, terminal kabel, dan penangkap lonjakan untuk sambungan dan perlindungan kabel.

4. Petak Instrumen Kawalan: Menempatkan geganti pelindung, instrumen, suis kawalan, lampu penunjuk dan litar sekunder untuk pemantauan dan operasi.

5. Saluran Pelega Tekanan: Mempunyai alat pelepas tekanan di bahagian atas untuk melepaskan tekanan arka dan gas dengan selamat ke dalam kes kerosakan dalaman, mencegah kerosakan pada kabinet dan kecederaan kakitangan.

Ciri Teras dan Kelebihan

1. Reka Bentuk Kereta Tangan Boleh Ditanggalkan: Kereta Tangan Panel Vcb Dalaman Voltan Sederhana 11kV boleh ditukar ganti sepenuhnya, membenarkan untuk pemeriksaan dan penggantian pantas tanpa memerlukan gangguan busbar yang lengkap, dengan ketara mengurangkan masa henti.
2. Saling Kunci Mekanikal Lima Pencegahan Komprehensif:
- Mencegah pembukaan dan penutupan pemutus litar secara tidak sengaja
- Menghalang menolak atau menarik troli pemutus litar di bawah beban
- Mencegah penutupan suis pembumian secara tidak sengaja semasa dihidupkan
- Menghalang menghidupkan suis pembumian apabila ia dalam kedudukan tertutup
- Menghalang kemasukan secara tidak sengaja ke dalam petak bertenaga

3. Petak Bebas Tertutup Sepenuhnya: Sekatan logam mengasingkan kawasan berfungsi, menekan arka dengan berkesan penyebaran dan campur tangan bersama.

4. Operasi dan Penyelenggaraan Hadapan: Semua operasi dan penyelenggaraan boleh diselesaikan dari hadapan kabinet, menjimatkan ruang pemasangan.

5. Kebolehpercayaan Tinggi dan Keselamatan Tinggi: Memenuhi piawaian arus perdana antarabangsa, dengan tahap penebat yang tinggi dan rintangan kerosakan yang kuat.

6. Reka Bentuk Modular: Boleh dikonfigurasikan secara fleksibel sebagai kabinet baris masuk, kabinet baris keluar, kabinet pemeteran, kabinet bahagian bas, dsb.

Senario Aplikasi Utama

1. Kabinet Talian Masuk (Sambutan Grid Kuasa)

2. Kabinet Talian Keluar (Pengagihan Kuasa kepada Beban, Motor dan Transformer)

3. Kabinet Kawalan Motor (Permulaan, Berhenti dan Perlindungan Motor Besar)

4. Kabinet Penyuap Transformer (Perlindungan Transformer Agihan)

5. Kabinet Pembahagian Busbar (Pembahagian Busbar dan Pensuisan Pemindahan Automatik)

Kes Permohonan Sebenar

Kes 1: Taman Perindustrian Petrokimia yang Besar di Wilayah Jiangsu

Cabaran Projek: Loji petrokimia mempunyai keperluan yang sangat tinggi untuk kesinambungan bekalan kuasa, keselamatan dan toleransi kesalahan, memerlukan operasi stabil jangka panjang.
Penyelesaian: 36 kabinet pemutus litar vakum Usune KYN28A-12 digunakan untuk saluran masuk dan keluar sistem dan kawalan motor yang besar.
Keputusan Operasi: Operasi berterusan dan stabil selama lebih 8 tahun tanpa kerosakan besar, dengan berkesan mencapai beban lampau dan perlindungan litar pintas, memastikan pengeluaran tidak terganggu.

Kes 2: Kompleks Komersial di Wilayah Zhejiang

Cabaran Projek: Ruang terhad dalam bilik pengagihan kuasa bangunan tinggi, memerlukan kompak, selamat dan peralatan yang mudah diselenggara.
Penyelesaian: Konfigurasikan 22 unit suis Usune KYN28A-12 dengan struktur boleh diakses hadapan.
Keputusan Operasi: Penggunaan ruang yang tinggi, penyelenggaraan yang mudah, dan perlindungan yang boleh dipercayai untuk beban kritikal seperti itu sebagai pencahayaan bangunan, penyaman udara, dan perlindungan kebakaran.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

S1: Apakah perbezaan antara KYN28A-12 dan KYN28-24?

A: Perbezaan utama ialah tahap voltan undian: KYN28A-12 sesuai untuk sistem 12kV (kelas 10kV), manakala KYN28-24 sesuai untuk sistem 24kV (kelas 20kV). Kedua-duanya direka mengikut tahap voltan masing-masing dari segi jarak penebat, pemilihan komponen penebat, dan parameter penilaian komponen dalaman.

S2: Bolehkah Usune menyesuaikan kabinet pemutus litar vakum ini untuk projek eksport?

A: Ya. Sebagai pengilang profesional, Usune boleh melaraskan parameter mengikut keperluan projek untuk dipenuhi piawaian serantau yang berbeza seperti IEC dan ANSI, dan boleh menyesuaikan model pemutus litar, geganti pelindung, dan dimensi.

S3: Apakah hayat perkhidmatan dan kitaran penyelenggaraan bagi Panel Vcb Dalaman Voltan Sederhana 11kV?

A: Di bawah keadaan penyelenggaraan biasa, hayat perkhidmatan yang direka adalah 20-30 tahun. Penyelenggaraan rutin terutamanya termasuk ujian penebat, pemeriksaan ciri pemutus litar, dan penentukuran geganti. Troli yang boleh ditarik balik struktur membolehkan penggantian cepat, dengan ketara mengurangkan masa henti penyelenggaraan.
