Alat Suis Bertebat Gas Sf6

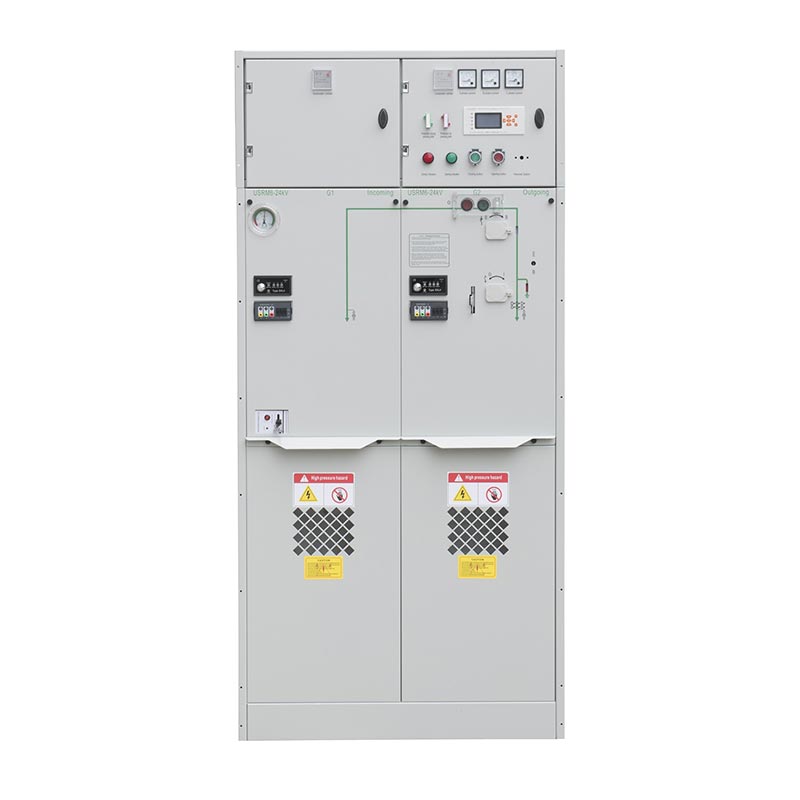

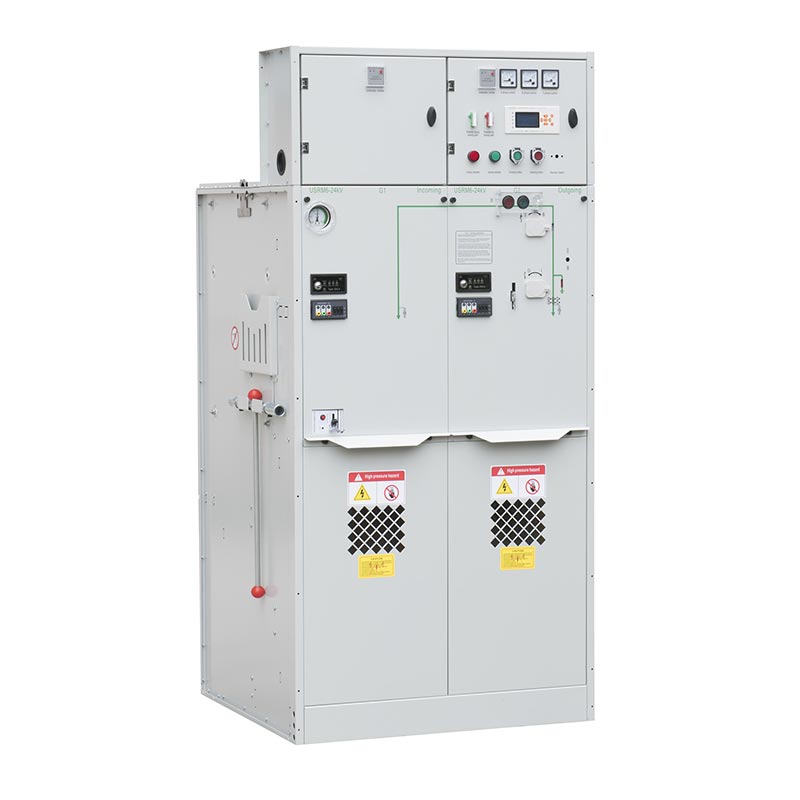

USRM6 siri Sf6 Gas Insulated Switchgear ialah sistem terlindung sepenuhnya yang dibangunkan secara bebas oleh USUNE. utamanya prestasi suis litar dan semua komponen elektrik dimeterai dan ditebat dengan gas SF6 bertekanan. Yang sepenuhnya struktur tertutup melindungi keseluruhan peranti daripada pengaruh persekitaran luaran, dengan berkesan memastikan operasi kebolehpercayaan dan keselamatan kakitangan, mencapai operasi tanpa penyelenggaraan sepanjang keseluruhan kitaran hayatnya. Produk mengguna pakai unit modular standard dan reka bentuk unit modular gabungan tetap, menyokong pemilihan bar bas utama yang boleh dikembangkan. Ia mencapai modulariti penuh, penebat penuh, dan penutup penuh, memastikan kebolehpercayaan dan keselamatan yang tinggi semasa memenuhi keperluan suis fleksibel dan padat nod grid kuasa, pengguna akhir dan pencawang sekunder melalui kaya gabungan modul.

Ciri Produk Teras

1. Reka Bentuk Modular, Gabungan Fleksibel

Mengintegrasikan pelbagai modul berfungsi seperti unit suis beban (C), suis beban + unit gabungan fius (F), litar unit pemutus (V), unit pemeteran (M), dan unit PT busbar (PT), ia boleh digabungkan secara bebas menjadi unit utama gelang, menyesuaikan diri secara fleksibel kepada senario pengagihan kuasa yang berbeza dan keperluan pengguna, meningkatkan produk dengan ketara kebolehgunaan dan fleksibiliti.

2. Struktur Tertutup Bertebat Penuh

Bahagian litar utama Switchgear Bertebat Gas Sf6 (bar bas utama) dan prestasi suis dikapsulkan dalam kotak gas dikimpal keluli tahan karat. Litar utama disambungkan ke luar melalui sesendal kotak gas yang mematuhi Piawaian DIN47636. Kabel masuk dan keluar disambungkan menggunakan penyambung boleh tanggal tertutup berpenebat penuh. The kotak gas mempunyai penarafan perlindungan IP67, dengan berkesan mengasingkan persekitaran luaran dan menyediakan banjir jangka pendek dan perlindungan pemeluwapan, memastikan operasi yang stabil walaupun dalam keadaan yang teruk.

3. Reka Bentuk Fleksibel dan Boleh Diperkembangkan

Ia boleh digabungkan dengan pelbagai unit modular standard untuk membentuk cincin tetap jenis kabinet standard, tidak boleh dikembangkan. suis rangkaian (satu kotak gas bertebat SF6 boleh digabungkan dengan sehingga 6 unit). Ia juga boleh digabungkan dengan modul yang berbeza untuk membentuk unit yang boleh dikembangkan, mencapai pelbagai bentuk gabungan melalui bar bas terlindung sepenuhnya yang berdedikasi penyambung untuk memenuhi keperluan penghantaran kuasa bagi kawasan, jenis dan pelanggan yang berbeza.

4. Keselamatan dan Kebolehpercayaan yang Tinggi

Komponen litar utama dan prestasi suis dikapsulkan dalam kotak gas keluli tahan karat, disambungkan ke di luar melalui sesendal untuk mengelakkan sentuhan langsung dengan bahagian hidup. Dilengkapi dengan peranti pelepas tekanan yang boleh dipercayai dan saluran, ia melindungi kakitangan dan keselamatan peralatan dengan berkesan sekiranya berlaku kemalangan. Mekanikal yang komprehensif peranti saling mengunci meminimumkan risiko salah operasi, meningkatkan lagi keselamatan dan kebolehpercayaan.

5. Kebolehpercayaan Mekanisme Operasi yang Tinggi

SF6 Gas Insulated Switchgear dilengkapi dengan mekanisme pengendalian spring yang dibangunkan sendiri dan direka bentuk. Melalui kawalan kualiti yang komprehensif daripada reka bentuk kepada pengeluaran dan pecah masuk, kebolehpercayaan dan kestabilan mekanisme adalah dipastikan, menyediakan penyelesaian mekanisme pengendalian berkualiti tinggi untuk siri USRM6 dan penebat gas SF6 yang serupa alat suis.

Parameter Teknikal dan Syarat Penggunaan

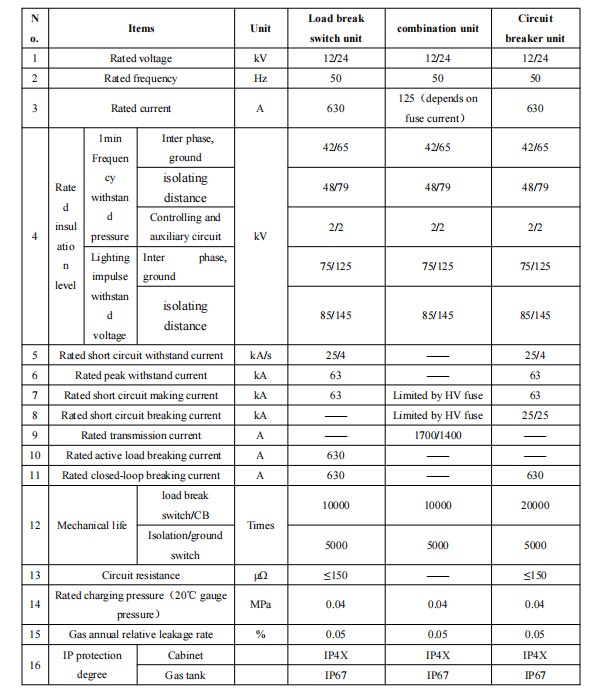

1. Parameter Teknikal Teras

2. Syarat Penggunaan

- Alketinggian: ≤4000m (Untuk ketinggian melebihi 1000m, sila maklumkan pembekal terlebih dahulu untuk melaraskan tekanan inflasi; untuk ketinggian melebihi 2000m, laraskan tekanan untuk menghapuskan lebihan voltan dalam kabinet.)
- Suhu Ambien: Maksimum +50℃, Minimum -40℃, suhu purata 24 jam tidak melebihi 35℃
- Kelembapan Ambien: Kelembapan relatif 24 jam tidak melebihi 95%, kelembapan relatif bulanan tidak melebihi 90%
- Persekitaran Pemasangan: Tiada gas meletup atau menghakis dalam persekitaran sekeliling; tiada getaran atau impak yang teruk di tapak pemasangan; tahap pencemaran tidak melebihi Kelas III seperti yang dinyatakan dalam GB/T5582.

3. Piawaian Berkenaan

Mematuhi pelbagai piawaian negara dan industri seperti GB3804-2004 dan GB1984-2014 untuk memastikan produk profesionalisme dan autoriti, memenuhi keperluan pelbagai senario penggunaan.

Senario Aplikasi

Sf6 Gas Insulated Switchgear mengintegrasikan pelbagai fungsi dan mempunyai kelebihan seperti saiz kecil, operasi tanpa penyelenggaraan, dan litar utama yang tidak terjejas oleh faktor persekitaran luaran. Ia amat sesuai untuk persekitaran yang keras seperti lokasi bawah tanah, altitud tinggi dan pantai, dan digunakan secara meluas dalam industri dan perusahaan perlombongan, kereta api, lapangan terbang, pusat bandar dan kawasan kediaman di China dan di seluruh dunia, menyediakan kestabilan dan sokongan bekalan kuasa yang boleh dipercayai untuk pelbagai sistem pengagihan kuasa.

Operasi, Pengangkutan, dan Penyelenggaraan

1. Prosedur Operasi

Semua suis mesti dikendalikan menggunakan pemegang padanan. Muatkan suis/suis vakum dan pembumian yang sepadan suis disambung secara mekanikal, dan kunci gembok tambahan boleh ditambah untuk mengelakkan operasi yang tidak disengajakan. Suis pembumian menggunakan mekanisme operasi pantas: putaran pemegang mengikut arah jam menutup litar, Putaran lawan jam membukanya. Sebelum membuka atau menutup unit atau litar gabungan suis-fius beban pemutus, tenaga mesti disimpan. Selepas storan tenaga selesai, tekan butang hijau untuk membuka atau menutup litar. Produk ini dilengkapi dengan lima fungsi interlock keselamatan; bekalan kuasa dan operasi pemotongan mesti mematuhi spesifikasi dengan ketat.

2. Pengangkutan dan Penyimpanan

Alat Suis Bertebat Gas Sf6 dilengkapi dengan gelang pengangkat untuk pengendalian angkat dan forklift. Setelah diterima, memeriksa sebarang kerosakan semasa pengangkutan; sebarang kerosakan mesti segera dilaporkan kepada pembawa. Selepas membongkar, periksa integriti pemegang kendalian, pastikan penunjuk tolok tekanan berada dalam zon hijau, dan lakukan ujian kefungsian pada bahagian mekanikal. Sebarang kecacatan atau ketinggalan mesti dilaporkan kepada pembekal dengan segera. Sebelum ini pemasangan dan penggunaan, simpan di tempat yang kering, berventilasi dan bertutup dengan betul.

3. Arahan Penyelenggaraan

Semua komponen Suis Bertebat Gas Sf6 adalah bebas penyelenggaraan dalam hayat perkhidmatannya yang ditentukan. gas itu tangki diperbuat daripada keluli tahan karat; panel instrumen yang rosak mesti dibaiki segera dengan cat untuk kakisan perlindungan. Bahagian mekanikal yang dipasang secara luaran memudahkan operasi dan penggantian; perlindungan kakisan dan pelinciran telah digunakan sebelum penghantaran. Dalam persekitaran yang melampau, bahagian berputar memerlukan pemeriksaan biasa dan penyelenggaraan, dan penggantian jika perlu. Di bawah keadaan operasi biasa, tiada pemeriksaan khas diperlukan; sebelum operasi, pastikan penunjuk tolok tekanan berada dalam zon hijau.

Petunjuk Isyarat dan Komponen Kawalan

1. Paparan Talian Langsung Voltan Tinggi dan Peranti Saling Kunci

Mempunyai pengesanan komponen talian langsung dan fungsi pengesahan fasa. Jalinan elektrik dan padanan kunci magnet menghalang pintu petak kabel daripada dibuka apabila kabel masuk dihidupkan, memastikan keselamatan kakitangan.

2. Penunjuk Kerosakan

Boleh dilengkapi dengan penunjuk kerosakan panel mengikut keperluan. Sekiranya berlaku fasa ke fasa atau kerosakan tanah, kakitangan boleh mengesahkan status bertenaga dan kawasan kerosakan melalui penunjuk penggera, dengan cepat mencari titik kerosakan. Penggera maklumat boleh dihantar ke pusat pemantauan untuk membantu anggota peronda dalam mengesahkan bahagian kerosakan dan lokasi.

3. Peranti Perlindungan dan Kawalan Mikrokomputer

Peranti pengukuran dan perlindungan arus dan voltan digital yang sesuai untuk perlindungan, pengukuran dan kawalan peralatan utama seperti talian dan transformer pengagihan. Ia boleh menggantikan elektromagnet tradisional perlindungan geganti. Melalui rangkaian terminal pengguna, ia dapat merealisasikan pengesanan penggunaan kuasa yang teratur, penggera, kawalan, dan internet kuasa pintar, meningkatkan tahap kecerdasan sistem pengagihan kuasa.

Komitmen Pembekal

Sebagai pengilang profesional dan pembekal Sf6 Gas Insulated Switchgear, Zhejiang Usien Electric Co., Ltd. komited untuk menyediakan produk siri USRM6 berkualiti tinggi kepada pelanggan global. Kami mempunyai pra-jualan yang komprehensif, jualan, dan sistem perkhidmatan selepas jualan: pra-jualan termasuk perundingan teknikal dan reka bentuk penyelesaian; jualan termasuk panduan pemasangan dan pentauliahan; dan selepas jualan termasuk penyelenggaraan tepat pada masanya dan bekalan alat ganti. kami kilang mematuhi prinsip mengutamakan kualiti, dengan ketat mengawal semua aspek pengeluaran untuk memastikan produk memenuhi standard dan keperluan pengguna, berusaha untuk menjadi rakan kongsi yang dipercayai bagi pengguna dalam bidang pengagihan kuasa di China dan secara global.

Rujukan Projek

Projek Pelancaran Roket Cas-angkasa

Laporan Ujian

Soalan Lazim

1. Adakah anda kilang atau syarikat perdagangan?

Kilang, kami boleh menjamin harga kami adalah berpatutan dan berdaya saing.

2. Bilakah saya boleh mendapatkan harga?

Biasanya kami memetik dalam tempoh 24 jam selepas menerima pertanyaan anda.

3. Bolehkah kami mencetak logo dan nama syarikat kami pada produk?

Ya, sudah tentu, kami menerima OEM.

4. Apakah masa utama?

Masa utama bergantung pada kuantiti yang dipesan, biasanya dalam masa 15-20 hari selepas menerima pembayaran.

5. Bagaimanakah proses kawalan kualiti anda?

Semua produk akan diperiksa bermula dari aksesori, dan akan dijalankan dengan ujian rutin sebelum keluar kilang kami.

6. Bagaimana untuk menyelesaikan masalah kualiti selepas jualan?

Ambil gambar atau video masalah kualiti dan hantar kepada kami untuk semakan dan pengesahan kami, dan kami akan membuat a penyelesaian yang memuaskan untuk anda dalam masa 1-3 hari.

7. Apakah masa jaminan?

12 bulan dari tarikh penghantaran.
